礦用振動篩工作原理

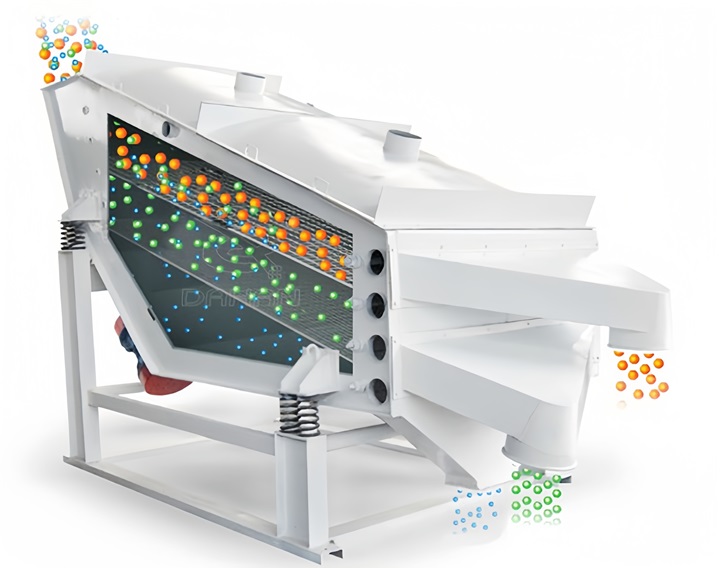

ZSG 礦用振動篩由兩臺振動電機同步反向旋轉提供激振力。電機偏心塊產生的振動力在垂直電機軸線方向疊加，驅動篩體沿直線方向做周期性往復振動。物料從入料端落到篩面后，受激振力作用不斷被向前拋起，小于篩孔的顆粒透篩至下層，大顆粒則沿篩面持續前移，最終從不同出料口排出。

礦用振動篩技術參數

型號	篩面面積	篩面傾角	給料粒度	篩孔尺寸	處理量	振頻	雙振幅	配用電機
	m2	度	mm	mm	t/h	Hz	mm	型號	功率Kw	電壓V
ZSGB-0615	0.9	10	<150	3	10-100	16	6-9	YZO-10-6	2*1.0	380
ZSGB-0918	1.62	10			15-160			YZO-20-6	2*2.0
ZSGB-1020	2	15		5	15-200			YZO-20-6	2*2.0
ZSGB-1224	2.88	10			25-300			YZO-30-6	2*2.5
ZSGB-1030	3	15		10	35-360			YZO-30-6	2*2.5
ZSGB-1230	3.6	15			40-400			YZO-50-6	2*3.7
ZSGB-1530	4.5	15		15	45-460			YZO-50-6	2*3.7
ZSG2B-0615	0.9	10			10-100			YZO-10-6	2*1.0
ZSG2B-0918	1.62	10		20	15-160			YZO-20-6	2*2.0
ZSG2B-1020	2	15			15-200			YZO-20-6	2*2.0
ZSG2B-1224	2.88	10		25	25-300			YZO-30-6	2*2.5
ZSG2B-1030	3	15			35-360			YZO-30-6	2*2.5
ZSG2B-1230	3.6	15		50	40-400			YZO-50-6	2*3.7
ZSG2B-1530	4.5	15			45-460			YZO-75-6	2*5.5

礦用振動篩類型

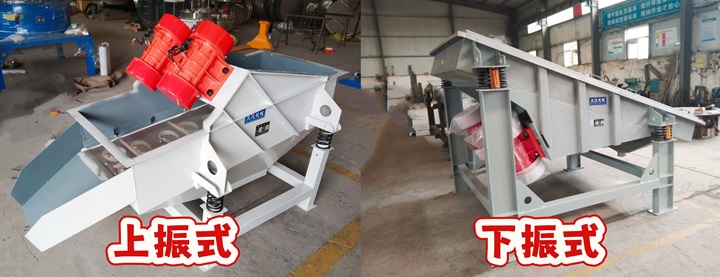

礦用振動篩是礦山選礦必備分級設備，根據激振裝置安裝位置可分為上振式與下振式，兩類結構布局不同、振動傳遞方式有差異，適配礦石粒度、作業工況及安裝場地各有側重。

上振式礦用振動篩：振動電機安裝在篩箱上部，激振力從上往下傳遞。整體重心偏高，振動軌跡穩定，篩面物料拋送力度大、透篩效率高；適合大塊、粗顆粒礦石篩分，結構檢修方便。

下振式礦用振動篩：振動電機布置在篩箱底部，結構重心低、設備運行更平穩，整機抗共振性強。機身高度更低，激振力從底部向上帶動篩面，適合中細粒度礦石、濕黏物料篩分。

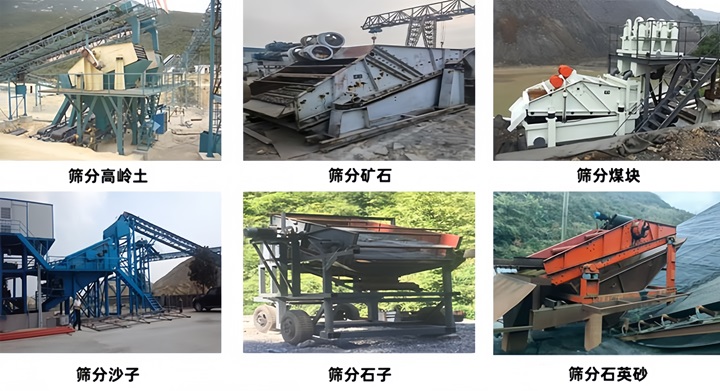

客戶案例
