520型不銹鋼直線篩概述

520型不銹鋼直線篩是一臺篩寬500mm、有效篩面長度2米的長方形振動篩，整機物料接觸區域全部采用不銹鋼折彎焊接成型，表面拉絲拋光無衛生死角，防銹耐酸堿，搭配1–5層可定制篩網，能一次性完成多級粒度分級、除雜、除粉作業，篩分精度穩定、堵網概率低。整機搭配橡膠減振彈簧，運行噪音小、振動不傳導地面，全封閉防塵頂蓋可按需選配，杜絕粉塵外溢，契合流水線連續化生產需求。相較大型直線篩，520型機身占地緊湊，安裝調試簡單、篩網更換便捷，小時處理量適配中小型加工廠產能需求。

520型不銹鋼直線篩特點

520型不銹鋼直線篩中型產能定位，兼顧處理量與占地面積，相比大型直線篩成本更低，對比小型篩分機產能更高，是中小型潔凈物料加工廠通用篩分設備。

機身小巧：適配中小型流水線、車間狹小工位安裝，移動、擺放靈活。

機身潔凈：整機物料接觸面采用304不銹鋼一體折彎焊接，焊縫打磨拋光，無積料死角，耐腐蝕、不易生銹，符合食品、醫藥衛生生產標準。

雙振動電機：同步激振，產生穩定直線往復動力，物料沿篩面勻速向前輸送，干濕顆粒、粉末均可連續分級，篩分效率高。

多層篩網：可加裝 1-6 層篩網，一次完成多規格物料分選、除雜、去細粉，分級精度穩定，不易混料。

支持定制：快拆式篩網壓框，更換篩網操作簡單，縮短停機維護時間；篩網支持不銹鋼編織網、沖孔板按需定制

520型不銹鋼直線篩工作原理

DZSF系列直線震動篩為雙振動電機驅動。當兩臺振動電機做同步、反向旋轉時，其偏心塊所產生的激振力在平行于電機軸線的方向相互抵消，在垂直于電機軸的方向疊為一合力，因此篩機的運動軌跡為一直線。兩電機軸相對篩面在垂直方向有一傾角，在激振力和物料自重力的合力作用下，物料在篩面上被拋起跳躍或向前作直線運動，從而達到對物料進行篩選和分級的目的。適用于粒度在0.074—5mm，含水量小于7%，無粘性的各種干式粉狀或顆粒狀物料的篩分。最大給料粒度不超過10mm。

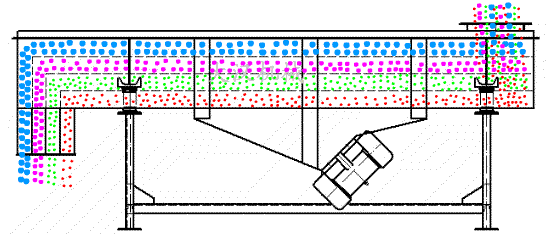

物料從給料機均勻地進入篩分機的進料口，在振動電機的激振下，向出料口方向邊跳動邊篩分，通過多層篩網篩分出數種產品和不合格的篩上、篩下物，分別從各自的出口排出，流入料倉或盛料筒。

520型不銹鋼直線篩產品結構

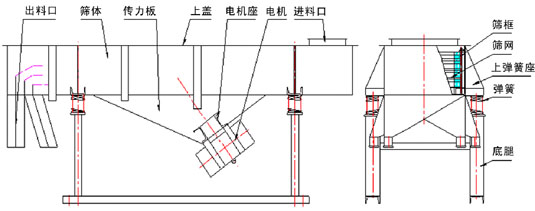

520 不銹鋼直線篩由不銹鋼篩箱、篩網壓緊組件、雙振動電機、橡膠減振彈簧、碳鋼底座等部分構成。振動電機提供直線激振力，彈簧隔絕震動，多層篩網實現分級篩分，整體拆裝便捷，結構緊湊，適配食品化工粉體連續篩分作業。

篩箱：整體由不銹鋼材質制成，尺寸寬500mm、總長2000mm，包含進料倉、篩分框、多層出料斗。內部預留多層篩網安裝卡槽，焊縫拋光無積料死角。

篩網：標配不銹鋼編織篩網，可按需更換沖孔篩板，搭配專用木質/金屬網架、橡膠密封皮條，配套快速壓緊壓框，無需復雜工具即可拆裝。

驅動系統：兩臺臥式振動電機對稱安裝在篩箱側板，同步反向旋轉產生直線激振力，提供物料向前輸送篩分動力。

減振支撐：篩箱底部均勻裝配高彈性橡膠減振彈簧，連接下方底座機架，隔絕振動傳遞至地面，降低設備噪音、減少廠房共振，延長整機使用壽命。

底座機架：碳鋼噴漆一體式底座，承載整套篩箱與減振部件，結構牢固承重穩定，底部預留安裝孔位，可固定于地面或流水線支架，適配生產線對接安裝。

520型不銹鋼直線篩技術參數

型號	篩面尺寸 (mm)	篩面層數	網孔尺寸 目	處理量 (t/h)	振次	雙振幅 (mm)	電機功率 (kw)	振動方向角	外形尺寸 (長×寬×高)mm
DZSF520	500×2000	1-5	2-200	0.12-20	960	6-8	2×0.37	45-60	2140×808×848

520型不銹鋼直線篩適用行業

520型不銹鋼直線篩廣泛適用于化工、食品、塑料、醫藥、冶金、玻璃、建材、糧食、化肥、磨料、陶瓷等行業中干式粉狀物料的篩分。

食品行業：面粉、淀粉、白砂糖、食鹽、雜糧、堅果碎、調味品、速凍顆粒、豆制品原料篩分除雜分級，全不銹鋼材質滿足食品衛生標準。

醫藥行業：中藥粉、藥顆粒、飲片粉末、保健食品原料，無塵密閉篩分，無重金屬污染，符合潔凈生產要求。

化工行業：顏料、樹脂顆粒、塑料粒子、橡膠助劑、化肥顆粒、日化粉體，可選用防爆電機適配粉塵化工工況。

鋰電新材料：石墨粉、磷酸鐵鋰、各類正負極粉體、導電劑干濕分級，不銹鋼不污染高純粉料。

耐火材料：石英砂、金剛砂、耐火粉料、礦粉顆粒多級分選，耐磨篩網適配硬質物料篩分。

糧食行業：玉米、小麥、小米、菜籽、茶葉碎料分級除碎屑，流水線連續除雜。

520型不銹鋼直線篩安裝調試

該設備應固定在專用地基上，由預埋螺栓固定。如不打?qū)Ｓ玫鼗瑧?yīng)在工作臺與設備機座之間敷設防振橡膠板，在使用前必須給設備配置安全可靠的接地保護線.。

注意：設備安裝到位后，開機前必須將運輸時用來固定篩體和機座的裝置拆掉。

新篩機安裝好以后，應按以下要求檢查

檢查振動電機繞組對地的絕緣電阻，若＜20MΩ必須烘干后方能使用。

篩體和機座上、下彈簧座圈上，彈簧應完全垂直嵌入彈簧座圈，以保證篩體平衡，篩機的振動部分切勿與機外其它物體有硬性連接或接觸。

閉合電源開關，確認振動電機同步反向旋轉，進行10-20分鐘空運轉，設備在運行時如有異常聲音，應迅速關機進行檢查處理。設備運轉正常后，可將少量需篩分的物料通過進料口設入篩機內，確認物料向出料口方向行進，然后逐漸增加到所需和所能承受的給料量。

篩分物料時，應在進料口將物料均勻投入，保證篩面上的物料均勻分布。物料下落時，不得有大的沖擊，以免損壞篩網，特殊情況下（如物料粒度相差懸殊大、物料比重大等）應在進料口上加一層較粗的篩網作緩沖。

用戶可根據篩機的層數，物料比重不同來增減篩機的激振力（通過調節振動電機兩端偏心重錘的夾角來增減激振力），使篩機達到佳的篩分效果。

設備在停機時產生瞬間的共振區，此時振幅和噪聲會明顯增大，屬正常現象，設備在開停機前，篩面上不得有存留物料，篩網需經常檢查是否張緊、破損，如有破損要即時更換。
